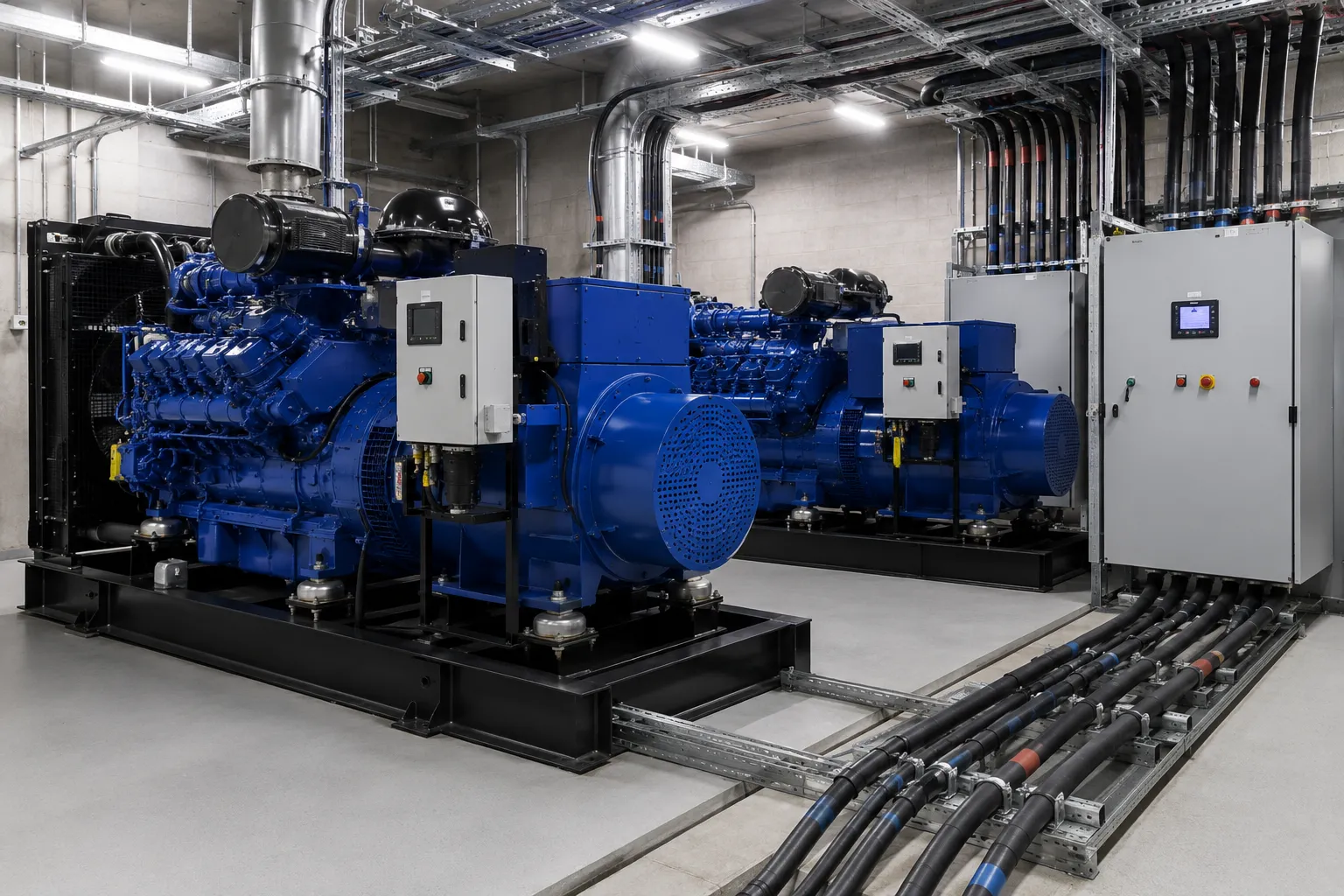

Параллельная работа альтернаторов: синхронизация и нагрузка
Параллельная работа альтернаторов возможна только при выполнении четырёх условий синхронизации: равенство напряжений, равенство частот, одинаковый порядок чередования фаз и совпадение фазовых углов. Нарушение любого из этих условий в момент включения на параллель вызывает уравнительные токи, механические удары в агрегате и может привести к аварийному отключению или повреждению оборудования. После успешного включения распределение активной мощности между агрегатами регулируется через частоту вращения двигателя (статизм/droop или изохронный режим), а реактивной — через регулятор напряжения AVR.
Разберём каждое условие синхронизации подробно, объясним механизм распределения нагрузки между параллельно работающими альтернаторами Mecc Alte, рассмотрим способы синхронизации — ручную и автоматическую — и ответим на вопрос, зачем параллелить агрегаты вместо того, чтобы просто поставить один большой генератор.
Кратко: главное
- Четыре условия синхронизации обязательны. Равенство напряжений, частот, порядка чередования фаз и совпадение фазовых углов — все четыре должны быть выполнены одновременно перед подключением к шине.
- Активная мощность — через регулятор оборотов. Распределение активной нагрузки задаётся настройкой статизма (droop) регулятора оборотов двигателя. При изохронном режиме требуется специальная схема выравнивания нагрузки.
- Реактивная мощность — через AVR. Распределение реактивной нагрузки регулируется автоматическим регулятором напряжения (AVR) по статизму реактивной мощности или через схему cross-current compensation.
- Синхронизация бывает ручная и автоматическая. Ручная — через синхроноскоп или лампы, автоматическая — через контроллер параллельной работы. Для надёжных систем используется автоматика.
- Параллельная работа даёт резервирование, масштабируемость и оптимальную нагрузку. Схема N+1 обеспечивает работу без остановки при выходе одного агрегата; несколько меньших машин эффективнее одной большой при переменном спросе.
Четыре условия синхронизации: почему они необходимы
Прежде чем включить альтернатор на параллельную шину, его напряжение должно «совпасть» с напряжением шины по четырём параметрам. Если хотя бы один параметр не совпадает, между альтернатором и шиной возникает разность потенциалов, которая при замыкании вызывает мощный уравнительный ток.
1. Равенство напряжений. Модуль напряжения подключаемого агрегата должен совпадать с напряжением на шинах. На практике допускается отклонение не более 1–2% от номинала. Разница напряжений вызывает реактивный уравнительный ток, который нагружает обмотки статора и может вызвать колебания реактивной мощности. Контроль — вольтметры на секции и на вводе, в автоматических системах — реле контроля напряжения.
2. Равенство частот. Частота подключаемого агрегата должна совпадать с частотой шины (50 Гц). Допустимое отклонение — не более 0,2–0,5 Гц в момент включения. При разнице частот ЭДС двух машин периодически сдвигается, создавая биения тока. Контроль — частотомер; в автоматических системах — реле контроля частоты.
3. Порядок чередования фаз. Фазы A, B, C подключаемого агрегата должны совпадать с фазами шины в той же последовательности. Это условие проверяется один раз при монтаже фазоуказателем. При ошибке в подключении последовательность нельзя исправить уставками — только перекоммутировать кабели.
4. Совпадение фазовых углов (близко к 0°). Мгновенные значения ЭДС подключаемой машины и шины должны совпадать по фазе в момент включения. Даже при равных напряжениях и частотах, если включить агрегат в момент максимального расхождения фаз (угол 180°), ударный ток составит 5–10 кратных от номинала. Контроль — синхроноскоп (стрелочный или электронный).
Таблица четырёх условий синхронизации
| Условие | Параметр | Допустимое отклонение | Способ контроля |
|---|---|---|---|
| Равенство напряжений | Модуль напряжения U | ≤1–2% от Uном | Вольтметр, реле U |
| Равенство частот | Частота f | ≤0,2–0,5 Гц от 50 Гц | Частотомер, реле f |
| Порядок чередования фаз | Последовательность A-B-C | Точное совпадение | Фазоуказатель (разово) |
| Совпадение фазовых углов | Угол между ЭДС δ | Близко к 0° | Синхроноскоп, реле синхр. |
Как происходит распределение нагрузки
После успешной синхронизации оба агрегата работают на общую шину. Задача диспетчера (или автоматики) — обеспечить правильное распределение нагрузки между ними.
Активная мощность (кВт) определяется крутящим моментом на валу двигателя. Для разделения нагрузки используют два подхода: статизм (droop) — регулятор оборотов при росте нагрузки чуть снижает обороты (обычно 3–5%), создавая устойчивое разделение без связи между агрегатами; и изохронный режим — частота строго постоянна, но требуется специальный контроллер load sharing для выравнивания нагрузки.
Реактивная мощность (кВАр) определяется возбуждением альтернатора и регулируется AVR: через статизм по реактивной мощности или через схему cross-current compensation, которая связывает трансформаторы тока параллельных агрегатов в единую цепь и компенсирует разбаланс реактивных токов в реальном времени.
Надёжное распределение реактивной мощности между параллельными синхронными генераторами требует специальной схемы компенсации тока AVR. Без неё даже незначительное расхождение уставок напряжения ведёт к циркулирующим реактивным токам между агрегатами.
IEC 60034, требования к синхронным машинам
Способы синхронизации: ручная и автоматическая
Ручная синхронизация выполняется оператором с помощью синхроноскопа — прибора, показывающего угловое расхождение между напряжением подключаемого агрегата и шиной. Оператор регулирует обороты двигателя до совпадения частот, контролирует напряжение вольтметрами и в момент, когда стрелка синхроноскопа медленно движется к нулю, замыкает выключатель. Альтернатива — синхроноскопические лампы: при правильной синхронизации лампы гаснут. Ручной метод требует квалификации и допускает ошибки при спешке.
Автоматическая синхронизация выполняется контроллером параллельной работы (АВС-реле, sync check relay). Контроллер непрерывно измеряет все четыре условия и выдаёт команду на замыкание выключателя только при их одновременном выполнении. Современные контроллеры могут корректировать уставки регуляторов оборотов и AVR для ускорения синхронизации. Для ответственных применений — дата-центры, больницы, непрерывные производства — автоматическая синхронизация обязательна. Требования изложены в стандарте ISO 8528-3 (параллельная работа генераторных агрегатов) и IEC 60034 (вращающиеся электрические машины).
Зачем параллелить: преимущества параллельной схемы
Резервирование (N+1). При выходе из строя одного агрегата остальные продолжают нести нагрузку. Один агрегат всегда в резерве — система не теряет мощность при любом одиночном отказе.
Наращивание мощности без останова. Новый агрегат синхронизируется и включается в параллель без остановки работающих. Это позволяет масштабировать систему по мере роста объекта.
Работа на оптимальной нагрузке. При малом потреблении достаточно держать один-два агрегата на 70–80% нагрузки. При росте потребления — подключать следующий. Это эффективнее, чем гонять один большой агрегат на 20% нагрузки с низким КПД.
Плановое обслуживание без останова. Один агрегат выводится на ТО, остальные несут нагрузку. Система работает непрерывно.
Снижение риска одиночной точки отказа. Один крупный агрегат — единственная точка отказа. Несколько агрегатов меньшей мощности значительно снижают этот риск.
Часто задаваемые вопросы
Что произойдёт, если включить генератор на шину без синхронизации?
В момент включения между ЭДС агрегата и напряжением шины возникнет разность потенциалов. Протечёт мощный уравнительный ток — до 5–10 кратных от номинала. Это вызывает механический удар в муфте двигатель-альтернатор, бросок момента, возможное срабатывание защит или повреждение обмоток и механики агрегата.
Как распределяется активная нагрузка между параллельными агрегатами?
Через характеристику статизма регулятора оборотов двигателя. При droop-настройке 4% два агрегата с одинаковой настройкой автоматически делят нагрузку поровну. Если настройки отличаются, агрегат с меньшим статизмом возьмёт большую долю нагрузки.
Могут ли параллельно работать агрегаты разной мощности?
Да, но с ограничениями. Нагрузка распределяется пропорционально номинальной мощности при правильной настройке статизма. Агрегаты разной мощности требуют тщательной балансировки настроек регуляторов.
Что такое изохронный режим и зачем он нужен?
Изохронный режим — работа регулятора оборотов с нулевым статизмом: частота остаётся строго постоянной при любой нагрузке. При параллельной работе без схемы выравнивания нагрузки изохронные регуляторы неустойчивы, поэтому изохронный режим требует специального контроллера load sharing.
Чем cross-current compensation отличается от статизма AVR?
Статизм AVR — простое снижение уставки напряжения при росте реактивного тока, не требует связи между AVR разных агрегатов. Cross-current compensation связывает трансформаторы тока параллельных машин и компенсирует разбаланс реактивных токов в реальном времени. Это точнее и устойчивее при длительной параллельной работе.
Каталог альтернаторов и генераторов Mecc Alte
Для систем параллельной работы выбирайте альтернаторы Mecc Alte с соответствующей комплектацией AVR. В альтернаторе Mecc Alte ECO40-VL/4 C AVR поддерживает статизм реактивной мощности и схему cross-current compensation для параллельного включения. Готовые агрегаты смотрите в разделе дизельные генераторы Mecc Alte с двигателем Cummins — надёжная база для параллельных систем. Если нужна помощь в подборе конфигурации, обратитесь через официальный сайт Mecc Alte.
