Как подобрать альтернатор Mecc Alte под двигатель
Подбор альтернатора Mecc Alte под двигатель идёт по трём жёстким привязкам: обороты, мощность и посадка. Обороты задают число полюсов по формуле n = 120f/p: 1500 об/мин при 50 Гц – это 4 полюса, 3000 об/мин при 50 Гц – 2 полюса, 1800 об/мин при 60 Гц – снова 4 полюса. Мощность считают не в киловаттах двигателя, а в киловольт-амперах: кВА = кВт / cos φ, при типовом cos φ 0,8 нагрузка 100 кВт требует альтернатор минимум на 125 кВА. Посадку проверяют по двум SAE-размерам сразу – типоразмеру картера маховика (SAE 5, 4, 3, 2, 1, 0) и типоразмеру самого маховика (6,5″, 7,5″, 8″, 10″, 11,5″). Ошибка в любом из трёх пунктов означает, что генератор либо не встанет, либо не выдаст паспортную мощность.
Кратко: главное
- Обороты жёстко задают полюсность: n = 120f/p. 3000 об/мин при 50 Гц – 2 полюса, 1500 об/мин при 50 Гц – 4 полюса, 1800 об/мин при 60 Гц – тоже 4 полюса.
- Альтернатор подбирают в кВА, а не в кВт: кВА = кВт / cos φ. При cos φ 0,8 нагрузке 100 кВт нужен генератор не меньше 125 кВА.
- Мощность двигателя на валу перекрывает электрическую с учётом КПД альтернатора (92-95%) и привода вентилятора.
- Посадка – это две цифры: типоразмер SAE-картера маховика (5, 4, 3, 2, 1, 0) и типоразмер маховика (6,5″, 7,5″, 8″, 10″, 11,5″).
- Запас нужен под наброс: пусковые токи дают просадку напряжения, и подбор впритык по номиналу её не выдержит.
Шаг 1. Обороты двигателя и число полюсов
Синхронная скорость связана с частотой и числом полюсов формулой n = 120f/p, где n – обороты в минуту, f – частота в герцах, p – число полюсов. Двигатель на 1500 об/мин в сети 50 Гц требует ровно четырёх полюсов. Тот же четырёхполюсный альтернатор на 1800 об/мин даёт 60 Гц. Машины на 3000 об/мин (50 Гц) или 3600 об/мин (60 Гц) работают с двумя полюсами.
Полюсность не выбирают, её вычисляют. Четырёхполюсный альтернатор на трёхтысячнике выдаст 100 Гц вместо 50, обратная подмена даст 25 Гц и перегрев. Поэтому первое, что смотрят в паспорте дизеля, – номинальные обороты, и уже под них берут стационарные генераторы 1500 об/мин или двухполюсное исполнение.
Шаг 2. Мощность в кВА, а не в киловаттах двигателя
Главная арифметическая ошибка – взять киловатты двигателя и найти альтернатор с той же цифрой. Генератор паспортизуется в киловольт-амперах, то есть в полной мощности, а нагрузка потребляет активную: S (кВА) = P (кВт) / cos φ. Расчётный cos φ для генераторных установок – 0,8, он заложен в паспортные данные Mecc Alte. Значит, 100 кВт активной нагрузки – это 125 кВА полной, и машина на 100 кВА перегреется по току статора.
Дальше пересчёт на двигатель. КПД альтернатора средней мощности – 92-95% при номинале, у малых машин ниже. Мощность на валу: P_вал = P_эл / КПД. Для 100 кВт на клеммах при КПД 93% дизель обязан отдать около 108 кВт на маховике, и это без привода вентилятора. Запас двигателя над электрической мощностью – 10-15%.
Наброс нагрузки и пусковые токи
Номинал не отвечает на вопрос, переживёт ли генератор пуск асинхронного двигателя. Прямой пуск даёт ток в 5-7 раз выше номинального при cos φ 0,3-0,4, и альтернатор отвечает провалом напряжения: чем меньше запас по мощности и выше переходный реактанс, тем глубже просадка. Допустимой считают кратковременную просадку 15-20% с восстановлением за 1-2 секунды, иначе отпадают контакторы и частотные приводы.
Отсюда две проверки вместо одной. Установившийся режим: хватает ли номинала кВА на суммарную нагрузку. Наброс: выдержит ли машина пуск самого крупного электродвигателя. Второй сценарий часто и определяет типоразмер – генератор берут на ступень выше. Перегрузка отдельно: типовой режим допускает 10% сверх номинала в течение часа из двенадцати.

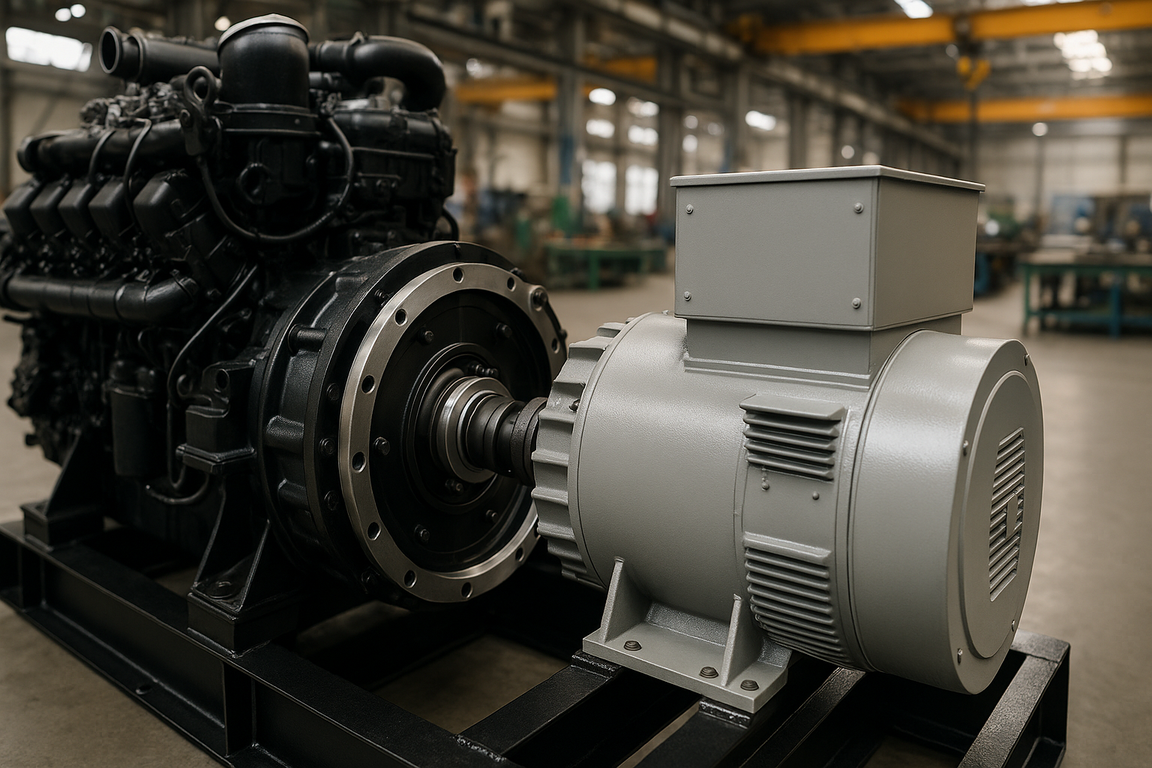

Шаг 3. Механическая посадка на двигатель
Совместимость по механике проверяют по двум SAE-размерам, и совпасть должны оба. Первый – типоразмер картера маховика по SAE J617: ряд 0, 1, 2, 3, 4, 5, где меньший номер означает больший посадочный диаметр. Он определяет фланец корпуса альтернатора. Второй – типоразмер маховика по SAE J620: 6,5″, 7,5″, 8″, 10″, 11,5″. Он задаёт диаметр окружности крепёжных отверстий под диски муфты.
Одноопорное исполнение сажают на маховик через пакет упругих дисков, соосность задаёт сам фланец. Двухопорное стоит на своих подшипниках, соединяется гибкой муфтой и требует общей рамы с центровкой валов. Схему диктует компоновка агрегата, а не мощность.
Что часто пропускают – крутильные колебания. Система «коленвал – маховик – диски – ротор» имеет собственные частоты, и если резонанс попадает в рабочий диапазон оборотов, диски и вал ротора работают на излом. Для нестандартных пар выполняют расчёт крутильных колебаний (torsional vibration analysis) по моментам инерции от обоих производителей. На серийных агрегатах его уже сделал сборщик; на самосборе пропуск ведёт к усталостной трещине.
Альтернатор подбирают не «по киловаттам дизеля», а по трём независимым проверкам: обороты дают полюсность, нагрузка через cos φ даёт киловольт-амперы, картер и маховик дают SAE-пару. Провал любой из них не компенсируется запасом по остальным.
Базовое правило подбора генератора под привод
Шаг 4. Напряжение, схема обмоток и регулятор
Электрическая часть начинается со схемы соединения обмоток статора. Исполнение с 12 выводами позволяет собрать звезду (400/230 В) или треугольник (230/133 В): в звезде выше линейное напряжение при меньшем токе, в треугольнике наоборот. Перед заказом сверяют напряжение объекта – 400 В для трёхфазной сети, 230 В однофазно, специальные значения под экспорт.
Дальше класс изоляции. Обмотки класса H рассчитаны на 180 °C, при этом рабочий перегрев ограничивают классом F (155 °C) – разница и есть запас по ресурсу. Требования к нагреву и маркировке синхронных машин закреплены в стандарте IEC 60034 (вращающиеся электрические машины). IP23 достаточно для машинного зала и капота, для запылённых площадок берут исполнение выше. Регулятор напряжения (AVR) задаёт точность поддержания напряжения (типично ±1%) и поведение при набросе: вариант с возбудителем и вспомогательной обмоткой стабильнее при просадках.
Шаг 5. Условия эксплуатации и деклассирование
Паспортная мощность действует для 40 °C охлаждающего воздуха и высоты до 1000 м над уровнем моря. Выше вступает деклассирование: ориентировочно на каждые 5 °C сверх 40 °C мощность режут на 3-4%, а на каждые 500 м сверх 1000 м – ещё на несколько процентов из-за разрежённого воздуха.
Отдельная история – контейнер или тесный капот. Воздух на входе в генератор там теплее уличного на 10-15 °C из-за подогрева от радиатора и выхлопа, и считать надо именно эту температуру. Классический провал: расчёт вели по +25 °C на улице, а на входе в альтернатор стоит +45 °C.
Нелинейная нагрузка и переходный реактанс
Если в нагрузке много частотных приводов, ИБП и светодиодных драйверов, номинала кВА недостаточно. Такие потребители берут несинусоидальный ток, догружая обмотки гармониками. Порог, после которого это учитывают, – около 20-25% нелинейной нагрузки от общей: тогда альтернатор берут с запасом и смотрят на сверхпереходный реактанс X”d. Чем ниже X”d (условно 12% против 18%), тем меньше искажение и глубже допустимый наброс, но выше ток короткого замыкания.
Таблица: обороты, полюсы и частота
Рабочие сочетания, которые встречаются в подборе генераторных установок. Формула одна: n = 120f/p.
| Частота | Обороты, об/мин | Полюсов |
|---|---|---|
| 50 Гц | 3000 | 2 |
| 50 Гц | 1500 | 4 |
| 50 Гц | 1000 | 6 |
| 60 Гц | 3600 | 2 |
| 60 Гц | 1800 | 4 |
| 60 Гц | 1200 | 6 |
Типовые ошибки подбора
Четыре промаха повторяются из проекта в проект. Первый – подбор по киловаттам двигателя без cos φ: под 100 кВт берут машину на 100 кВА и получают перегрев обмоток, потому что нужно 125 кВА. Второй – несовпадение SAE: сверили картер, забыли маховик, и диски муфты не садятся на крепёжную окружность. Третий – отсутствие расчёта крутильных колебаний при самосборе нестандартной пары: всё работает, пока система не попадает в резонанс. Четвёртый – подбор впритык без запаса на пусковые: установившаяся мощность сходится, а первый прямой пуск насоса роняет напряжение.
Часто задаваемые вопросы
Сколько полюсов нужно альтернатору на 1500 об/мин?
Четыре, если частота сети 50 Гц: n = 120f/p даёт 120 x 50 / 4 = 1500 об/мин. При 60 Гц четырёхполюсная машина работает на 1800 об/мин.
Как перевести киловатты нагрузки в киловольт-амперы альтернатора?
Разделите активную мощность на коэффициент мощности: S = P / cos φ. При типовом cos φ 0,8 нагрузка 100 кВт требует 125 кВА, при cos φ 0,7 – около 143 кВА. Паспорт Mecc Alte указывает мощность в кВА при cos φ 0,8.
Какой запас мощности двигателя закладывать под альтернатор?
Электрическую мощность делят на КПД генератора (92-95%) и добавляют 10-15% на привод вентилятора, старение и наброс. Для 100 кВт на клеммах дизель должен отдавать порядка 115-120 кВт.
Что проверить по SAE перед заказом альтернатора?
Два параметра из паспорта двигателя: типоразмер картера маховика (SAE 5, 4, 3, 2, 1, 0) и типоразмер маховика (6,5″, 7,5″, 8″, 10″, 11,5″). Совпасть должны оба.
Нужно ли снижать мощность генератора в контейнере?
Да. Паспорт действует для 40 °C и высоты до 1000 м. В контейнере воздух на входе теплее уличного на 10-15 °C, и деклассирование считают по температуре на входе в машину, а не по погоде за стенкой.
Итог: как собрать подбор в один проход
Порядок не меняется от проекта к проекту. Берёте обороты дизеля и частоту сети, по n = 120f/p получаете полюсность. Считаете S = P / cos φ, проверяете по набросу и перегрузке, через КПД выходите на мощность двигателя на валу с запасом 10-15%. Сверяете два SAE-размера и тип сопряжения. Уточняете напряжение, схему обмоток, класс изоляции, IP и тип возбуждения. И в конце режете мощность на температуру, высоту и нагрев в контейнере.
